Измерение толщины профлиста, металлочерепицы
Измерение толщины профлиста, металлочерепицы, сайдинга, доборных элементов — это довольно простой процесс. Однако с ним не могут справиться большинство производителей данных товаров. Не говоря уже о обычных кровельщиках, продавцах и тем более обычных покупателях.
Дело в том что в качестве измерительного прибора рекомендуют использовать обычный гладкий микрометр тип МК. Этот инструмент не подходит для измерения не то что профилированных листов, он даже не в состоянии измерить исходное сырье. Рулонный прокат. И проблема вовсе не в том что он не электронный. Проблема совсем в другом. Изучим нормативные документы, чтобы понять в чём причина.
Теоретическая часть.
Кровельное сообщество, в том числе и специалисты центров сертификации, рекомендуют измерять толщину исходного сырья, так как после проката профлиста, металлочерепицы, сайдинга и др. происходит нарушение геометрии. Очень сложно найти прямой участок у изделия. Поэтому обратимся к ГОСТ 19904-90 (ПРОКАТ ЛИСТОВОЙ ХОЛОДНОКАТАНЫЙ) и рассмотрим идеальные условия для измерения. На него ссылаются и ГОСТ 24045—2016 (ПРОФИЛИ СТАЛЬНЫЕ ЛИСТОВЫЕ ГНУТЫЕ С ТРАПЕЦИЕВИДНЫМИ ГОФРАМИ ДЛЯ СТРОИТЕЛЬСТВА), и ГОСТ Р 58153—2018 (ЛИСТЫ МЕТАЛЛИЧЕСКИЕ ПРОФИЛИРОВАННЫЕ КРОВЕЛЬНЫЕ (МЕТАЛЛОЧЕРЕПИЦА)).
В данном ГОСТе есть такое понятие как предельные отклонения от плоскостности. Это наибольшее расстояние от точек реальной поверхности до прилегающей плоскости — прилегающая плоскость в пределах нормируемого участка . Частными видами отклонения от плоскостности являются выпуклость и вогнутость.
Согласно пункту 9. Максимальное значение данного параметра для листов шириной 1000-1500 мм (именно это ширина используется при прокате профлиста, металлочерепицы) должно составлять не более 5 мм на 1 метр. Это при условии, что изготавливается высокоточный лист. Это значение и возьмем.

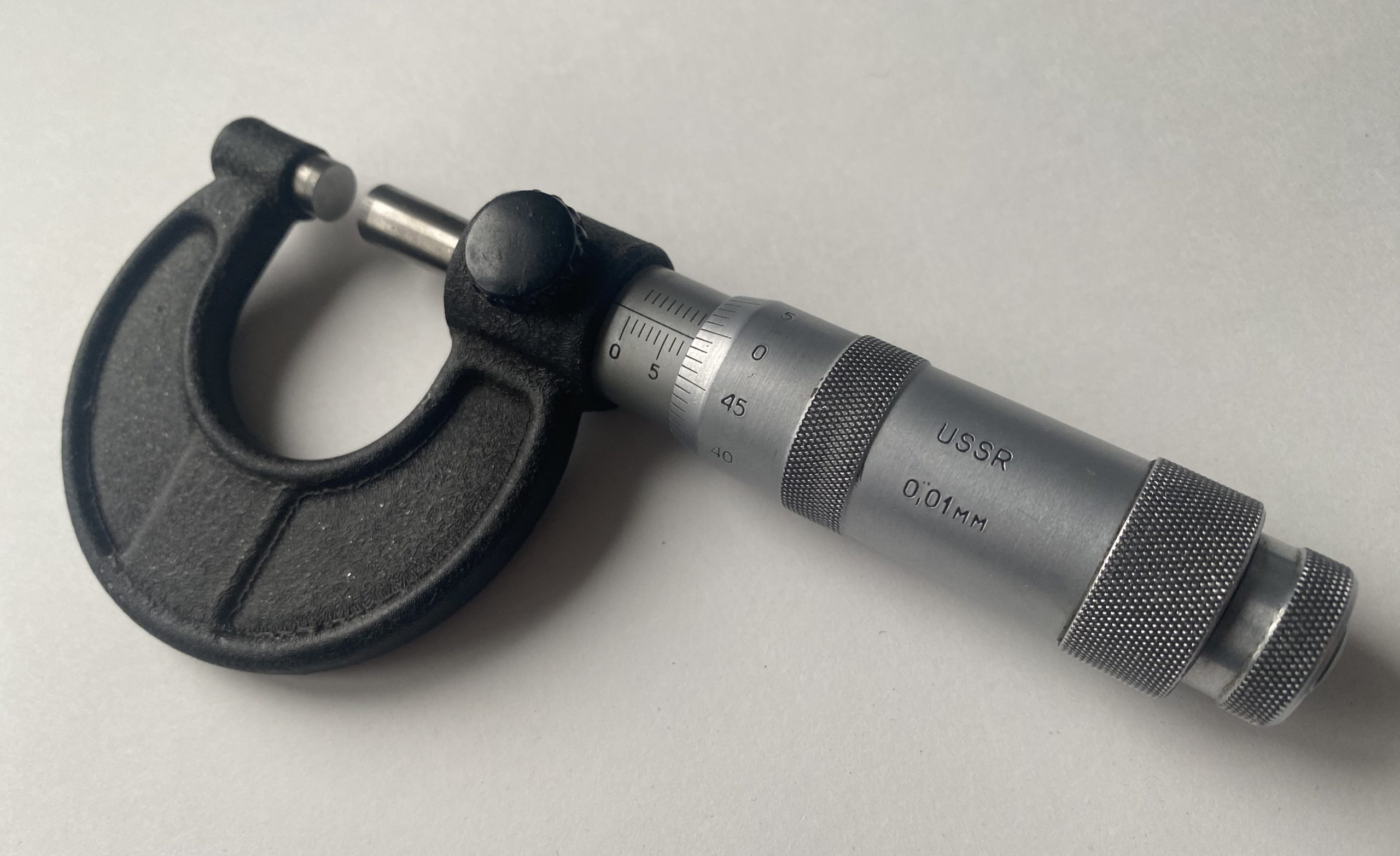

Какой же будет погрешность измерения листа обычным микрометором МК? Необходимо узнать диаметр измерительной части инструмента. Для замера используем обычный штангенциркуль и получаем значение 8 мм.
Если отклонение на 1 метр доходят до значения 5 мм, то на 8 мм они могут быть до +0,04 мм. Исходя из обычного уравнения, где Х — погрешность измерения микрометра.
Это колосальное значение которое влияет на замер толщины. Причем всегда в плюсовом значении. Естественно это расчетные погрешности. Но проблема явно имеется. Очевидно что нужно уменьшить площадь измеряемой поверхности для уменьшения погрешности измерения. Чем же измерять листовой прокат? Я уже не говорю о профлисте, металлочерепице, сайдинге и другой прокат. Такой инструмент есть!
Выбор прибора для измерения толщины профлиста, металлочерепицы, сайдинга.
Правильные технологии — это успех любого начинания! Это касается и процесса контроля размеров. В том числе и толщины металлочерепицы, профлиста и иного проката. Перед тем как выбрать измерительный нужно понять, что мы измеряем. Ранее мы узнали что даже исходное сырье имеет вогнутость или выпуклость. Измерение обычным микрометром МК, МКЦ, МЛ, МЛЦ не даст необходимую точность. Тем более при измерении толщины профлиста, металлочерепицы и другого.
Необходимо выбрать измерительный инструмент с минимальной площадью измерения, для того, чтобы сократить возможные погрешности. В номенклатуре производителей микрометров имеются точечные микрометры.
Точечный микрометр — это прибор имеющий заостренные измерительные наконечники. Измерительная площадка у данного инструмента имеет диаметр 0,3-0,5 мм. При диаметре 0,5 мм расчетная погрешность измерения будет +0,0025 мм. Отличный показатель!
Реальные измерения доказывают теоретические обоснования. Измерение толщины образцов точечным микрометром всегда показывает меньший результат по сравнению с гладким. Средняя разница измерений составляет 11 микрон, что составляет 25% от допуска. Огромная погрешность!
Итак, мы выбрали измерительный инструмент! Однако с помощью его мы сможем измерить лишь общую толщину материала. А нам необходимо знать толщину стали. Как для профлиста, так и для металлочерепицы. Да для любого материала из стали с полимерным покрытием. От толщины стали зависят конструкционные собенности кровельной системы. Для примера. От данного параметра зависит шаг обрешетки у профилированного листа. Кроме того было бы не плохо знать толщину покрытий. Так что копаем дальше.
Измерение толщины полимерного покрытия.
Измерить толщину покрытия достаточно просто. Гдавное знать чем.
При современном развитии измерительной техники, измерять толщину покрытий предложенным ГОСТ способом крайне опрометчево. Это может подтвердить любой опытный метролог. На рынке имеются множество толщиномеров. Часто такие приборы применяются для Зная особенности каждой системы покрытий, можно легко измерить толщину покрытий. Для бытового использования подойдет любой. Он с достаточной точностью покажет толщину покрытия.
Порядок измерения толщины стального материала с покрытиями.
- Измеряемый образец очистить от грязи и пыли.
- Проверить точность измерения приборов.
- Измерить общую толщину материала микрометром.
- Измерить толщину внешнего и внутреннего покрытий толщиномером.
- Вычитаем из общей толщины, толщины покрытий.
Получаем результат!
